Mathematik-AG 08/09 am GBG Winnenden

II. 4  Weitere Ellipsenkonstruktionen

Wenn Sie die Konstruktionen anklicken, können Sie zur dynamischen Version wechseln.

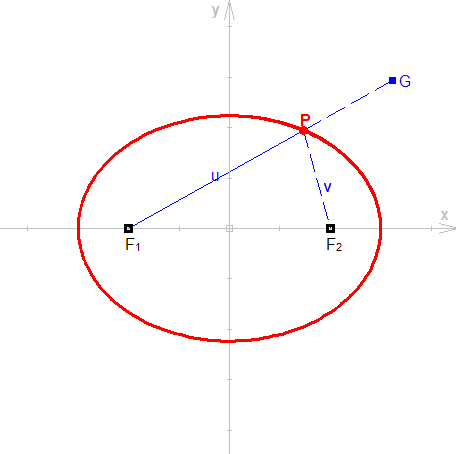

"Gärtner"-Konstruktion

"Gärtner"-Konstruktion

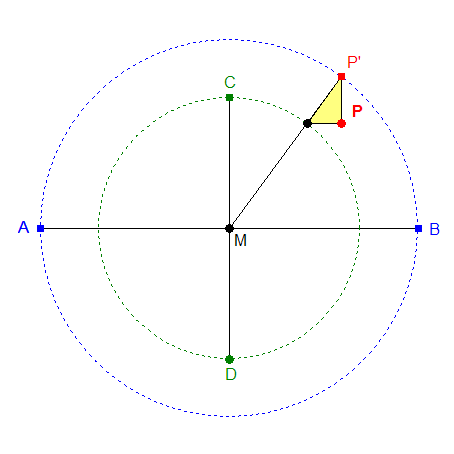

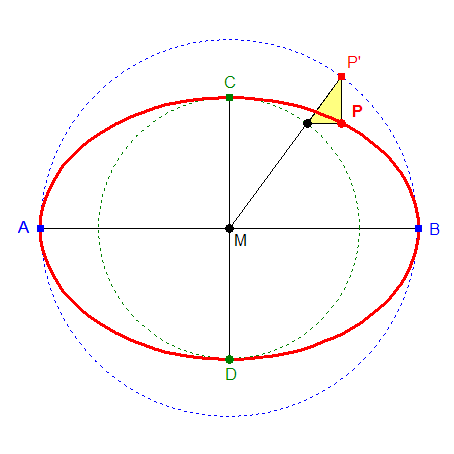

"Fähnchen"-Konstruktion

"Fähnchen"-Konstruktion

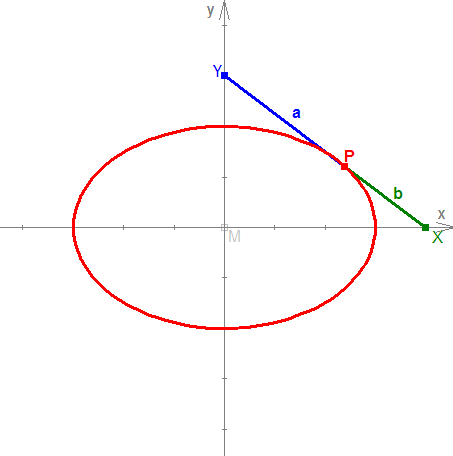

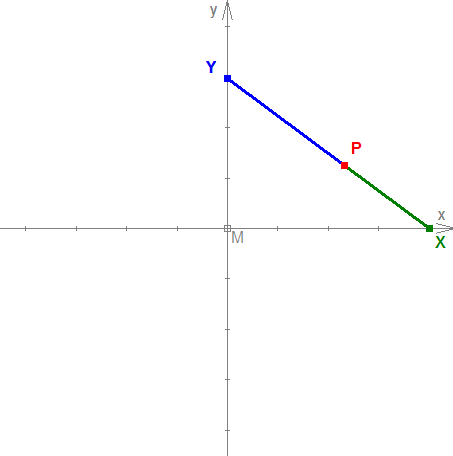

"Papierstreifen"-Konstruktion

"Papierstreifen"-Konstruktion

Rytzsche Achsenkonstruktion
aus zwei konjugierten Durchmessern
(Originaldurchmesser sind
orthogonale Kreisdurchmesser)

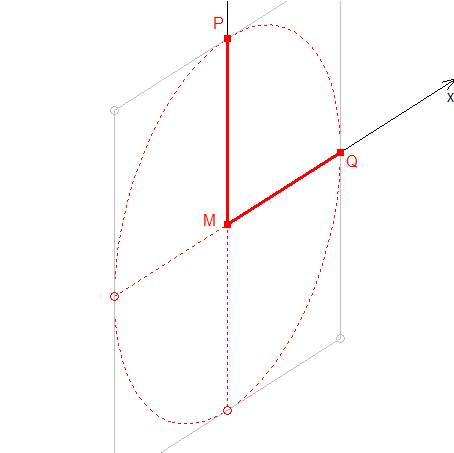

Ausgangssituation

Rytzsche Achsenkonstruktion I:
1. Drehe P um M um 90° in Position 1
2. 2 ist die Mitte von 1Q
3. Kreis um 2 durch M schneidet (1Q) in 3 und 4,
    welche auf den gesuchten Achsen durch M liegen.

Rytzsche Achsenkonstruktion II:
4.   13 = a   14 = b   (Q4 = a   Q3 = b)

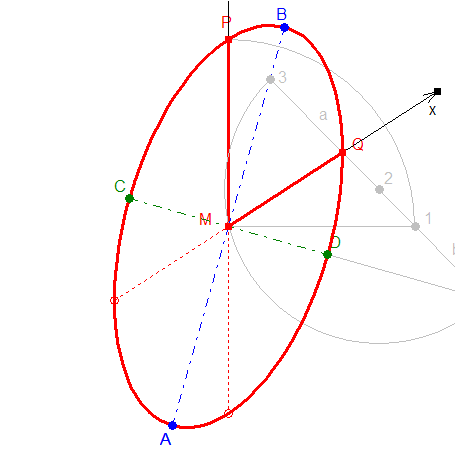

Rytzsche Achsenkonstruktion
Endergebnis

Skript Math. Inst. B der Universität Stuttgart (1971)
